Menutup area void dengan pelat lantai menambah bidang yang menerima beban dan mengubah cara beban disalurkan ke struktur existing. Sebelum pekerjaan dilaksanakan, audit struktur perlu menilai tumpuan pelat, balok, sambungan, kolom, serta fondasi yang akan menerima perubahan tersebut. Hasil pengujian beton menjadi bagian dari data evaluasi, bersama gambar, geometri, detail tulangan, dan rencana penggunaan ruang.

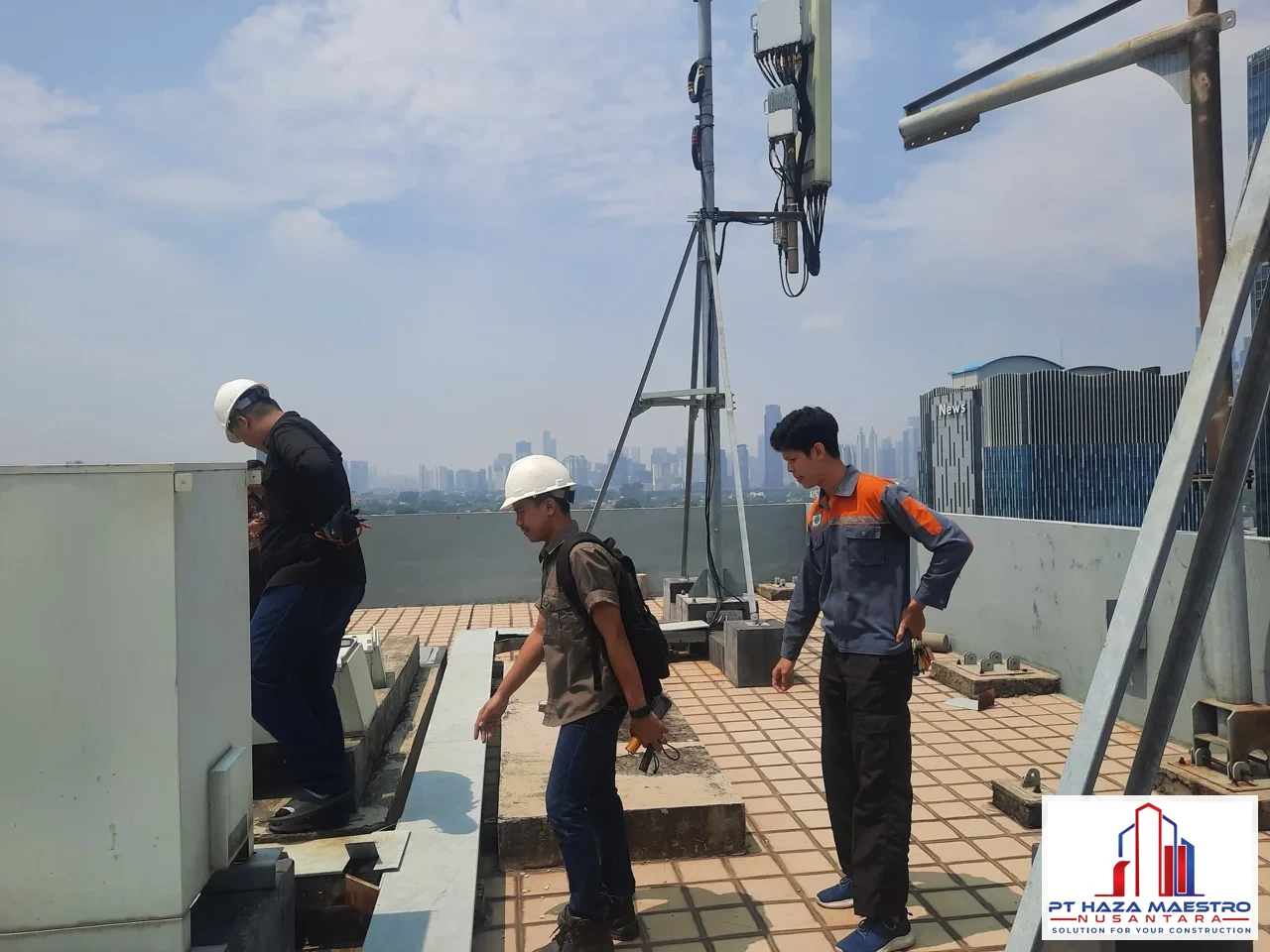

Dokumentasi Haza pada artikel ini berkaitan dengan investigasi struktur existing untuk rencana penambahan pelat. Foto lapangan memperlihatkan kegiatan persiapan dan pemeriksaan. Artikel ini tidak menyajikan hasil pengujian atau menyatakan rencana penambahan telah memenuhi kapasitas; kesimpulan untuk sebuah bangunan harus merujuk pada laporan teknisnya.
Mulai dari rencana penggunaan area baru
Tujuan penutupan void harus dinyatakan sejak awal. Area sirkulasi, ruang kerja, tempat penyimpanan, atau penempatan peralatan dapat mempunyai kebutuhan beban yang berbeda. Jelaskan pula material pelat, lapisan lantai, partisi, perlengkapan tetap, serta kemungkinan perubahan penggunaan setelah pekerjaan selesai.
Tim evaluasi perlu mengetahui bagaimana pelat baru akan ditumpu. Apakah tumpuannya berada pada balok existing, elemen tambahan, atau sistem terpisah? Detail hubungan antarelemen dan urutan pelaksanaan ikut memengaruhi pertanyaan yang perlu dijawab. Penilaian tidak berhenti pada apakah beton terlihat utuh.
Telusuri jalur beban sampai fondasi
Beban dari pelat diteruskan melalui tumpuan dan balok, kemudian ke kolom atau elemen penahan lain, hingga fondasi. Karena itu, elemen di bawah dan di sekitar void perlu dimasukkan dalam lingkup evaluasi yang relevan. Pelat tambahan dapat menjadi kecil secara luas, tetapi tetap memerlukan peninjauan pada elemen yang menerima reaksinya.
Pada tahap ini, gambar struktur membantu mengidentifikasi ukuran elemen, bentang, detail tulangan, dan hubungan sambungan. Kondisi lapangan perlu diperiksa agar asumsi dari gambar tidak langsung dianggap sesuai dengan bangunan. Jika data fondasi atau tanah tidak memadai untuk pertanyaan yang dinilai, kebutuhan investigasi tambahan harus dinyatakan.
Data yang sebaiknya disiapkan
- Gambar desain struktur dan as-built, termasuk detail elemen di sekitar void serta lantai di bawahnya.
- Informasi fungsi ruang existing dan rencana fungsi area tambahan, material, partisi, serta beban peralatan.
- Riwayat renovasi, pembongkaran, perubahan bukaan, atau penguatan yang pernah dilakukan.
- Data pengujian sebelumnya dan catatan retak, lendutan, korosi, kebocoran, atau pergerakan yang teramati.
Keterbatasan dokumen bukan alasan untuk mengisi data dengan perkiraan yang tidak dapat ditelusuri. Engineer perlu menjelaskan data yang masih harus diverifikasi, asumsi yang digunakan, dan pengaruh ketidakpastian tersebut terhadap keputusan.
Peran pengujian NDT pada struktur existing
Pada dokumentasi awal artikel ini, pemeriksaan mencakup Hammer Test dan Rebarscan/Covermeter. Hammer Test memberikan respons pantulan yang berkaitan dengan kekerasan permukaan. Covermeter membantu mengetahui lokasi tulangan dan selimut beton dalam batas kemampuan alat. Informasi tersebut perlu dicatat sesuai lokasi elemen dan tujuan pemeriksaan.
Pembacaan Hammer Test tidak langsung menjadi kuat tekan beton yang dapat digunakan untuk semua elemen. ASTM C805/C805M membahas kebutuhan korelasi untuk estimasi kekuatan. Pemilihan titik, kondisi permukaan, serta perbedaan antararea perlu diperhatikan. Lihat penjelasan Hammer Test beton untuk memahami batas penggunaannya.
UPV dapat dipertimbangkan untuk pertanyaan yang berkaitan dengan keseragaman atau kondisi internal beton. Kebutuhan core drill dan uji laboratorium ditetapkan sesuai tujuan evaluasi, akses, serta pengaruh pengambilan sampel pada elemen. Metode-metode tersebut melengkapi data; analisis struktur tetap diperlukan untuk menilai rencana perubahan beban.
Keputusan harus menjelaskan syarat pelaksanaannya
Kajian sebaiknya menguraikan kondisi existing, dasar pembebanan, model dan asumsi analisis, elemen yang diperiksa, serta batas cakupan. Jika diperlukan perubahan detail, perkuatan, pembatasan penggunaan, atau investigasi lanjutan, rekomendasi tersebut perlu dinyatakan sebelum pekerjaan berjalan.
Lingkup assessment struktur beton existing dan perbaikannya dibahas dalam ACI CODE-562. Referensi ini membantu memahami bahwa penilaian menghubungkan kondisi aktual dengan dasar evaluasi dan rencana intervensi. Pemilihan acuan proyek serta keputusan pelaksanaan menjadi tanggung jawab penanggung jawab teknis, bukan disimpulkan dari foto atau artikel.
Diskusikan rencana penambahan sebelum membangun
Jika Anda akan menutup void atau menambah pelat, siapkan gambar dan uraian penggunaan ruang untuk membahas lingkup audit struktur dan assessment gedung bersama Haza. Jelaskan pula akses ke elemen, jam operasional, serta bagian bangunan yang harus tetap berfungsi agar pemeriksaan dan rencana pekerjaan dapat disusun sesuai kondisi lapangan.
Pertanyaan umum
Apakah void kecil dapat langsung ditutup dengan pelat?
Luas void saja tidak menentukan apakah penambahan dapat dilaksanakan. Tumpuan, jalur beban, detail sambungan, kapasitas elemen existing, fondasi dan penggunaan ruang perlu dievaluasi sesuai rencana.
Apakah Hammer Test cukup untuk menyatakan struktur kuat?
Tidak. Hasil pantulan merupakan salah satu data pemeriksaan material. Penilaian rencana pelat tambahan juga membutuhkan informasi geometri, tulangan, tumpuan, beban, dan analisis struktur yang sesuai.
Bagaimana jika gambar as-built tidak tersedia?
Kondisi tersebut perlu dicatat sejak awal. Tim dapat menentukan pengukuran dan investigasi untuk melengkapi data yang diperlukan, sekaligus menjelaskan asumsi serta keterbatasan yang tersisa dalam laporan.
