Audit struktur bandwall pelabuhan membutuhkan data tentang kondisi beton, tulangan, dan elemen struktur yang diperiksa. Metode non-destruktif atau NDT dapat membantu mengumpulkan sebagian data tersebut dengan pembongkaran yang terbatas. Pemilihan metode tetap mengikuti pertanyaan evaluasi dan kondisi akses di lokasi.
Pada dokumentasi Haza mengenai Bandwall Pelabuhan Muara Angke, Jakarta Utara, pemeriksaan mencakup UPV Pundit dan rebar scanner atau covermeter. Artikel ini menjelaskan kegunaan kedua metode itu dalam kajian struktur. Angka hasil uji dan kesimpulan kapasitas proyek tidak disajikan karena data tersebut tidak tersedia pada materi publik yang menjadi sumber artikel.
Mulai dari kebutuhan pengelolaan aset
Pemilik aset perlu menentukan keputusan yang ingin didukung pemeriksaan: menyusun rencana pemeliharaan, menelusuri gejala kerusakan, memeriksa kesesuaian gambar, atau menilai rencana perubahan. Tujuan tersebut menentukan informasi apa yang perlu diambil dan bagian struktur yang menjadi prioritas.
Survei visual membantu mencatat retak, pengelupasan, tulangan terbuka, noda karat, dan kondisi permukaan pada area yang dapat diakses. Setiap temuan perlu mempunyai lokasi dan dokumentasi yang jelas. Permukaan yang tampak baik belum menjelaskan seluruh kondisi di dalam beton, sedangkan satu retak juga belum menunjukkan penyebabnya tanpa pemeriksaan pendukung.
UPV membaca rambatan pulsa dalam beton
Ultrasonic Pulse Velocity mengukur waktu tempuh pulsa pada lintasan yang diketahui untuk memperoleh kecepatan rambat. Data ini dapat membantu menilai keseragaman beton serta menelusuri indikasi rongga atau retak sesuai konfigurasi pemeriksaan. Penjelasan metode tersedia dalam panduan UPV Test beton Haza.
ASTM C597 membahas penggunaan kecepatan pulsa untuk evaluasi karakteristik beton. Kecepatan rambat tidak langsung sama dengan kuat tekan. Panjang lintasan, penempatan transduser, kondisi kelembapan, dan keberadaan tulangan perlu diperhatikan saat menafsirkan data. Perbandingan antartitik harus mempertimbangkan apakah kondisi pengujiannya sebanding.
Jika dibutuhkan estimasi kuat tekan, hubungan antara hasil metode tidak langsung dan data material perlu ditetapkan secara sesuai. UPV tidak boleh dijadikan satu angka penentu bahwa seluruh bandwall aman. Kajian kapasitas masih memerlukan data geometri, konfigurasi struktur, tumpuan, beban, dan kondisi material yang relevan.

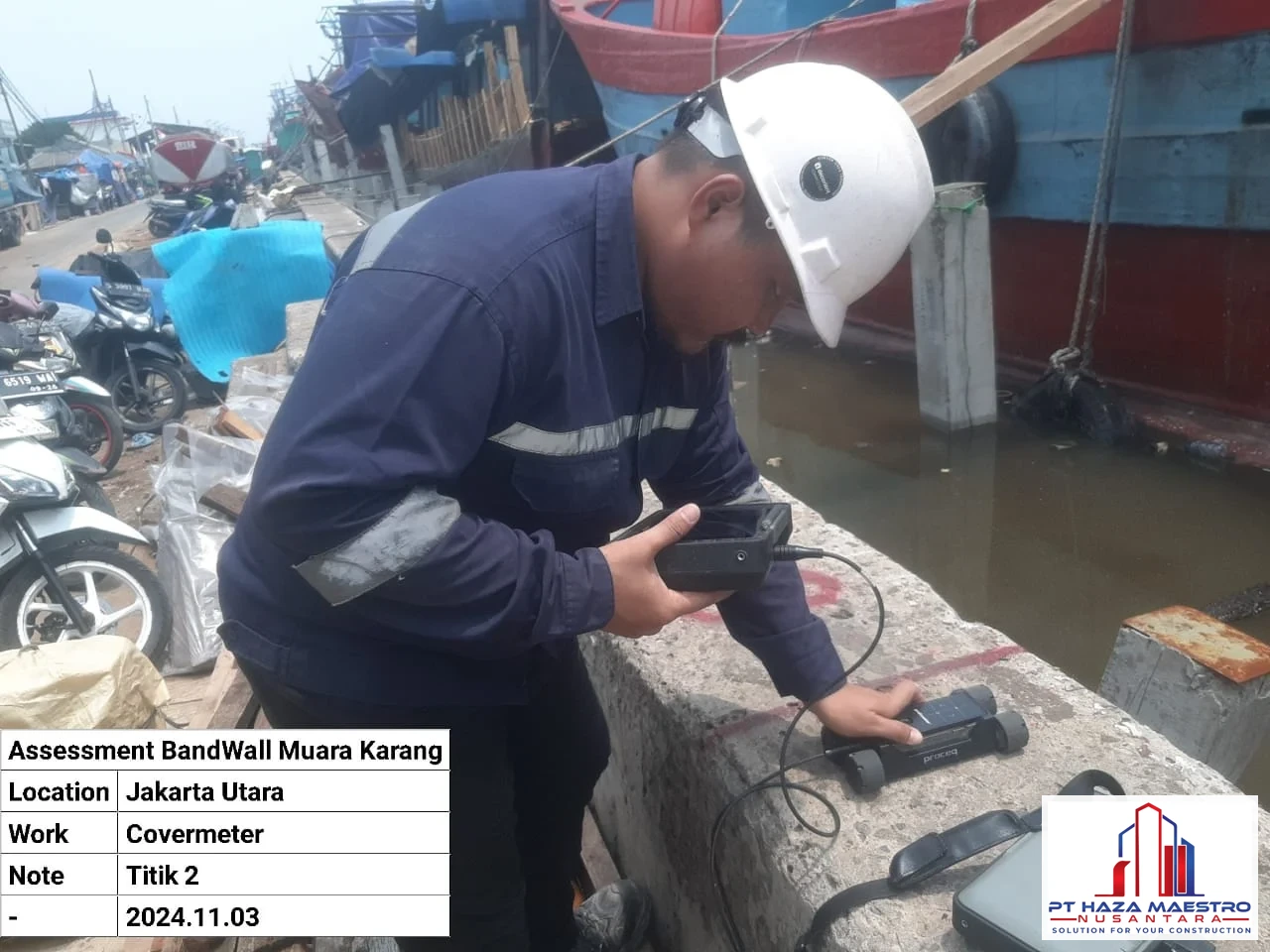

Covermeter membantu memetakan tulangan
Covermeter digunakan untuk mencari posisi tulangan dan mengukur selimut beton dalam batas kemampuan alat serta kondisi pengukuran. Pemetaan beberapa lintasan dapat membantu memahami jarak dan susunan tulangan yang terdeteksi, terutama saat gambar existing perlu diverifikasi.
Kemampuan memperkirakan diameter tulangan bergantung pada alat, kedalaman, jarak antartulangan, dan kondisi konfigurasi. Dokumentasi Profometer dari Screening Eagle menjelaskan lingkup pengukuran covermeter pada tulangan. Hasilnya perlu dilaporkan bersama keterbatasan pembacaan, terutama pada tulangan yang rapat atau bertumpuk.
Pisahkan data tulangan dari penilaian korosi
Lokasi tulangan dan ketebalan selimut membantu memahami kondisi perlindungan beton, tetapi covermeter sendiri tidak mengukur laju korosi. Apabila tujuan investigasi berkaitan dengan korosi, metode tambahan dapat diperlukan berdasarkan gejala serta lingkungan paparan. Jangan mengubah data pemetaan tulangan menjadi kesimpulan tentang kehilangan penampang baja.
Penilaian korosi dapat menggabungkan pemeriksaan visual, pengukuran selimut, potensial korosi, dan resistivitas sesuai kebutuhan. Screening Eagle menjelaskan pendekatan gabungan tersebut untuk assessment korosi. Setiap metode mempunyai batas interpretasi; rencana pengujian perlu menjawab persoalan aset yang sedang ditangani.
Hubungkan data lapangan dengan rekomendasi teknis
Laporan yang berguna mengaitkan lokasi temuan dengan hasil pemeriksaan, metode, kondisi pengambilan data, dan batas cakupannya. Bagian yang tidak dapat dijangkau perlu dinyatakan. Untuk lokasi pelabuhan, pengaturan akses, waktu kerja, dan koordinasi kegiatan sekitar juga perlu dibahas agar pemeriksaan dapat dilaksanakan sesuai lingkup.
Rekomendasi pemeliharaan, investigasi lanjutan, perbaikan, atau kajian perkuatan mengikuti hasil evaluasi. Kombinasi UPV dan covermeter memperluas informasi yang tersedia, tetapi tidak menjamin seluruh persoalan struktur telah terjawab. Layanan audit struktur Haza menyusun lingkup pemeriksaan dan analisis berdasarkan kebutuhan aset.
Untuk membahas pemeriksaan bandwall, siapkan gambar yang tersedia, lokasi serta foto gejala, riwayat perbaikan, dan tujuan evaluasi. Hubungi Haza agar kebutuhan data, akses, keluaran laporan, serta batas pekerjaan dapat dibahas sejak awal.
Pertanyaan umum
Apakah UPV langsung menunjukkan kuat tekan beton bandwall?
Tidak. UPV memberikan data rambatan pulsa yang perlu diinterpretasikan. Estimasi kuat tekan memerlukan korelasi yang sesuai dan data pendukung; hasilnya tidak langsung menyatakan kapasitas struktur.
Apakah covermeter dapat memastikan tulangan tidak mengalami korosi?
Covermeter memetakan tulangan dan selimut dalam batas kemampuan alat. Penilaian korosi membutuhkan informasi lain sesuai tujuan investigasi. Tidak terdeteksinya kerusakan permukaan bukan bukti bahwa seluruh tulangan bebas korosi.
Apakah artikel ini memuat kesimpulan hasil proyek Muara Angke?
Artikel menjelaskan konteks dokumentasi Haza dan kegunaan metode. Angka pengujian, kapasitas, serta keputusan teknis proyek tidak dicantumkan karena tidak tersedia pada materi publik yang dirujuk.
