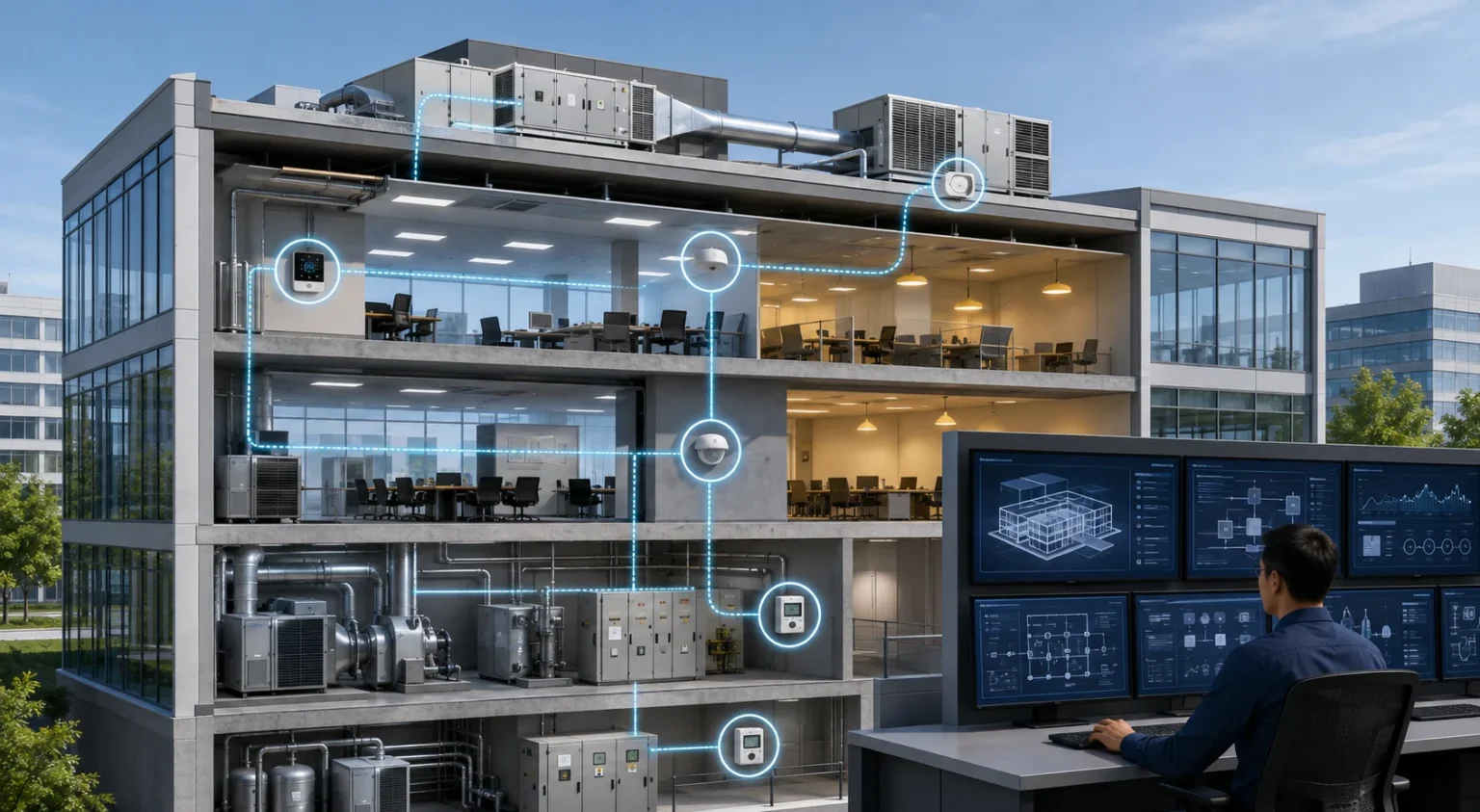

Building Automation System (BAS) adalah sistem pemantauan dan pengendalian terpusat yang menghubungkan peralatan gedung melalui sensor, controller, jaringan komunikasi, dan perangkat lunak. Pada bangunan komersial, BAS dapat membantu operator membaca kondisi HVAC, pencahayaan, meter energi, serta peralatan lain dari satu antarmuka. Nilainya tidak terletak pada tampilan dashboard, melainkan pada keputusan operasi yang lebih cepat, data yang konsisten, dan kontrol yang sesuai kebutuhan ruang.
BAS tidak otomatis membuat gedung hemat energi. Sistem harus memiliki point list yang benar, sensor yang terkalibrasi, sequence of operation yang jelas, jadwal operasi yang realistis, dan operator yang memahami data. Karena itu, pembangunan atau retrofit BAS perlu dimulai dari audit sistem dan kebutuhan pemilik, kemudian dilanjutkan dengan desain, integrasi, commissioning, dan pelatihan.
Apa itu BAS?
BAS mengumpulkan data dari peralatan dan kondisi ruang, memprosesnya dengan logika kontrol, lalu mengirimkan perintah atau peringatan sesuai aturan yang telah ditetapkan. Contohnya, sensor temperatur mengirimkan pembacaan ke controller; controller membandingkannya dengan setpoint dan mode operasi; sistem kemudian mengatur valve, damper, fan, atau perangkat lain sesuai sequence of operation.
BAS dan BMS: apakah sama?
Istilah BAS dan Building Management System (BMS) sering dipakai bergantian. Dalam praktiknya, perbedaan nama lebih banyak dipengaruhi vendor dan luas lingkup. BAS dapat merujuk pada otomasi dan kontrol sistem bangunan, sedangkan BMS kadang digunakan untuk platform manajemen yang mencakup pemantauan, alarm, laporan, dan integrasi beberapa sistem. Saat memilih solusi, definisikan fungsi dan interface yang dibutuhkan, bukan hanya nama produknya.
Apa saja yang dapat dihubungkan?
Lingkup BAS dapat mencakup HVAC, pencahayaan, meter energi, pompa, exhaust, kualitas udara, dan peralatan lain yang memiliki titik monitoring atau kontrol. Integrasi dengan sistem keamanan, akses, lift, atau sistem keselamatan kebakaran harus ditetapkan melalui desain dan persetujuan yang tepat. BAS perlu menerima status atau mengirimkan perintah hanya sesuai interface dan logika yang telah diverifikasi; fungsi keselamatan tidak boleh diasumsikan hanya karena sebuah perangkat muncul di dashboard.
Sensor, controller, gateway, dan dashboard
Sensor dan meter sebagai sumber data
Sensor temperatur, kelembapan, tekanan, kualitas udara, okupansi, intensitas cahaya, dan posisi valve atau damper membantu BAS memahami kondisi gedung. Meter listrik, air, atau energi termal menambah konteks konsumsi. Lokasi pemasangan memengaruhi kualitas data: sensor yang terkena aliran udara langsung, panas lokal, sinar matahari, atau ditempatkan jauh dari area yang diwakilinya dapat menghasilkan pembacaan yang menyesatkan.
Setiap point perlu memiliki identitas, satuan, lokasi, sumber, tipe data, arah aliran, dan status. Pastikan operator dapat membedakan nilai aktual, setpoint, perintah, status, dan alarm. Point yang salah nama atau tertukar antar-ruang dapat membuat grafik terlihat rapi tetapi tidak dapat dipakai untuk diagnosis.
Controller dan gateway
Controller menjalankan logika lokal untuk peralatan atau zona. Gateway menerjemahkan komunikasi antara perangkat atau protokol yang berbeda agar data dapat dibaca oleh platform BAS. Pada tahap desain, periksa kapasitas controller, kebutuhan input-output, waktu respons, kehilangan komunikasi, akses jaringan, serta perilaku sistem ketika server atau koneksi utama tidak tersedia.
Interoperabilitas perlu dinilai sejak awal. Sistem dari beberapa vendor dapat menggunakan protokol dan struktur data yang berbeda. Kesepakatan tentang daftar point, format nama, hak akses, alarm, histori, dan tanggung jawab pemeliharaan mengurangi risiko data terpecah atau integrasi berhenti pada layar monitoring tanpa kontrol yang berguna.
Dashboard dan laporan operasional
Dashboard sebaiknya menampilkan informasi sesuai peran pengguna. Operator membutuhkan status peralatan, alarm, jadwal, tren, dan tindakan yang dapat dilakukan. Manajer fasilitas mungkin membutuhkan ringkasan konsumsi, jam operasi, gangguan berulang, dan penyelesaian isu. Terlalu banyak grafik tanpa prioritas dapat memperlambat respons, sedangkan tampilan tanpa konteks tidak membantu menentukan penyebab masalah.
Kontrol HVAC, pencahayaan, energi, dan alarm
HVAC dan kenyamanan ruang
Pada HVAC, BAS dapat mengatur jadwal start-stop, setpoint, mode occupied atau unoccupied, fan speed, valve, damper, serta interlock sesuai desain. Kontrol harus mempertimbangkan fungsi ruang, jam penggunaan, beban, kebutuhan udara luar, dan batasan peralatan. Mengubah setpoint secara sembarangan dapat mengurangi kenyamanan, meningkatkan beban, atau menyebabkan peralatan bekerja di luar kondisi yang direncanakan.
Data BAS juga membantu melihat hubungan antara temperatur, airflow, tekanan, jam operasi, dan energi. Namun, dashboard bukan pengganti testing and balancing atau pengukuran lapangan. Jika sensor salah, damper macet, filter tersumbat, atau data meter tidak valid, keputusan kontrol akan dibangun di atas informasi yang keliru.
Pencahayaan dan pengukuran energi
Integrasi BAS dengan pencahayaan dapat menggunakan jadwal, zona, sensor okupansi, atau sensor cahaya sesuai desain. Integrasi dengan sub-metering membantu operator membandingkan konsumsi antar-area, jam operasi, dan jenis beban. Baseline perlu ditetapkan sebelum menyimpulkan adanya penghematan. Perubahan okupansi, cuaca, jam kerja, tarif, dan penggunaan peralatan dapat memengaruhi konsumsi tanpa perubahan pada BAS.
Alarm dan sistem lain
Alarm harus membantu operator membedakan kondisi kritis, peringatan, dan informasi. Setiap alarm memerlukan sumber, prioritas, batas pemicu, penerima, instruksi respons, dan cara menutupnya. Untuk integrasi dengan fire alarm, smoke control, atau sistem keselamatan lain, definisikan interface secara tertulis dan uji skenario sesuai desain serta otoritas yang berwenang. BAS tidak boleh memberikan kesan bahwa seluruh fungsi keselamatan telah terverifikasi hanya karena statusnya terlihat pada layar.
Data BAS untuk preventive maintenance
Data BAS dapat mengubah preventive maintenance dari jadwal tetap menjadi pemeliharaan yang lebih berbasis kondisi, tetapi hanya jika data dibaca secara konsisten. Trend temperatur suplai, tekanan, waktu operasi, frekuensi start-stop, posisi valve, alarm, dan konsumsi energi dapat menunjukkan pola yang perlu diperiksa. Data tersebut memberi sinyal untuk investigasi; data tidak selalu cukup untuk menetapkan penyebab kerusakan tanpa pemeriksaan lapangan.
Dari alarm ke diagnosis
Alarm berulang pada satu unit dapat mengarah pada pemeriksaan sensor, filter, aliran, kontrol, atau kapasitas. Kenaikan waktu operasi tanpa perubahan okupansi dapat menjadi alasan untuk memeriksa setpoint, jadwal, beban, atau kinerja peralatan. Buat alur respons yang menjelaskan siapa yang menerima alarm, kapan inspeksi dilakukan, bukti apa yang dikumpulkan, dan kapan isu dianggap selesai.
Point list dan kualitas histori
Sebelum menggunakan data untuk analisis, audit point list dan histori: apakah nama point konsisten, satuannya benar, timestamp sesuai, interval pencatatan cukup, dan data hilang diberi penanda? Terapkan hak akses serta pencadangan yang sesuai. Data operasional juga perlu dikelola dengan mempertimbangkan keamanan jaringan dan kebijakan pemilik gedung.
Audit, point list, commissioning, dan training
Mulai dari audit kebutuhan gedung
Audit BAS dimulai dengan pertanyaan operasional: ruang mana yang perlu dipantau, peralatan apa yang paling berdampak, masalah apa yang berulang, dan keputusan apa yang harus dibuat operator? Periksa gambar, daftar peralatan, panel kontrol, protokol komunikasi, histori gangguan, meter, jadwal operasi, serta kondisi jaringan. Untuk retrofit, identifikasi peralatan lama yang belum memiliki interface dan tentukan apakah perlu sensor, controller, gateway, atau penggantian lokal.
Kunci desain dalam point list dan sequence
Point list harus menghubungkan peralatan lapangan dengan tampilan, alarm, trend, dan kontrol. Sequence of operation harus menjelaskan mode normal, jadwal, setpoint, interlock, perubahan beban, kondisi gagal, dan pemulihan. Definisi ini menjadi dasar pengujian sehingga tim tidak menilai sistem hanya dari tampilan dashboard atau satu demonstrasi start-stop.
Commissioning dan pelatihan operator
Commissioning memverifikasi sensor, controller, gateway, komunikasi, grafik, alarm, sequence, dan respons peralatan terhadap skenario yang disepakati. Catat hasil uji, deviasi, tindakan korektif, dan retest. Setelah itu, serahkan as-built, daftar point, backup program, manual, matriks alarm, jadwal pemeliharaan, dan catatan perubahan. Operator perlu dilatih membaca tren, merespons alarm, mengubah parameter yang diizinkan, dan mengembalikan sistem ke mode aman setelah gangguan.
FAQ
Apa beda BAS dan BMS?
Keduanya sering digunakan untuk menyebut sistem otomasi atau manajemen gedung, dengan perbedaan lingkup yang bergantung pada vendor dan proyek. BAS biasanya menekankan kontrol dan otomasi, sedangkan BMS dapat mencakup fungsi manajemen, monitoring, alarm, laporan, dan integrasi. Gunakan definisi fungsi, interface, dan tanggung jawab dalam dokumen proyek sebagai acuan.
Apakah BAS cocok untuk semua gedung?
Tidak semua gedung membutuhkan tingkat otomasi dan integrasi yang sama. Keputusan bergantung pada ukuran, jumlah sistem, pola okupansi, kompleksitas HVAC, kebutuhan monitoring, kemampuan operator, anggaran, dan kesiapan peralatan. Gedung kecil dapat memulai dari metering dan kontrol zona yang paling berdampak, sedangkan sistem lebih luas perlu kajian interoperabilitas dan biaya siklus hidup.
Data apa yang perlu disiapkan sebelum membangun BAS?
Siapkan daftar peralatan, gambar dan diagram MEP, sequence of operation, jadwal penggunaan ruang, data meter, histori gangguan, daftar point yang sudah ada, kebutuhan operator, serta target kinerja yang dapat diukur. Untuk retrofit, tambahkan informasi protokol, controller lama, akses jaringan, dan batasan pekerjaan tanpa menghentikan operasi gedung.
Mulai dari audit sistem dan daftar point BAS yang berdampak
BAS akan memberi nilai ketika setiap point memiliki tujuan operasional yang jelas dan setiap alarm memiliki tindakan. Sebelum membeli platform atau mengintegrasikan banyak perangkat, lakukan audit sistem, tetapkan prioritas, susun point list, dan siapkan commissioning plan. Konsultasikan kebutuhan ini dengan tim yang memahami MEP, kontrol, data gedung, dan serah terima agar desain BAS dapat digunakan oleh operator, bukan hanya terlihat canggih saat demonstrasi. Untuk kebutuhan desain dan integrasi, Anda dapat menggunakan layanan perencanaan MEP HAZA sesuai kondisi proyek.
