Beton dapat terlihat baik dari luar, tetapi kondisi bagian dalamnya belum tentu dapat dinilai hanya melalui inspeksi visual. Salah satu metode yang dapat membantu mengevaluasi karakteristik internal dan keseragaman beton adalah UPV Test beton atau Ultrasonic Pulse Velocity.
UPV merupakan metode Non-Destructive Testing (NDT) yang menggunakan gelombang ultrasonik sehingga pemeriksaan dapat dilakukan tanpa mengambil sampel atau merusak elemen struktur.
Bagaimana Prinsip Kerja UPV Test?
Prinsipnya adalah mengirimkan pulsa ultrasonik melalui beton dan mengukur waktu yang diperlukan gelombang untuk mencapai sensor penerima. Jika jarak antara transmitter dan receiver diketahui, kecepatan rambat dapat dihitung dengan persamaan:
V = L / T
- V = kecepatan rambat gelombang (m/s)
- L = jarak antara transducer (m)
- T = waktu tempuh gelombang (s)
Kecepatan dan konsistensi rambatan kemudian dianalisis untuk membantu memahami keseragaman beton dan menemukan area yang memiliki karakteristik berbeda.
Apa yang Dicari dari Hasil UPV?
UPV bukan sekadar menghasilkan angka kecepatan. Dalam evaluasi struktur, pola hasil pengukuran antar titik justru sangat penting. Jika sebagian besar titik memberikan hasil relatif seragam sementara beberapa titik berbeda secara signifikan, area tersebut dapat menjadi indikasi ketidakseragaman yang perlu diperiksa lebih lanjut.
Perbedaan tersebut dapat berkaitan dengan retak internal, honeycomb, void, delaminasi, atau variasi karakteristik material. UPV membantu engineer menentukan bagian struktur mana yang memerlukan investigasi lanjutan.
Tiga Konfigurasi Pengujian UPV
Direct Transmission
Transmitter dan receiver ditempatkan pada sisi yang berlawanan. Konfigurasi ini memberikan jalur rambat yang langsung dan cocok ketika elemen dapat diakses dari dua sisi.
Semi-Direct Transmission
Kedua transducer berada pada permukaan berbeda tetapi tidak berhadapan secara langsung. Konfigurasi ini dapat digunakan ketika akses terhadap elemen terbatas.
Indirect atau Surface Transmission
Kedua transducer ditempatkan pada permukaan yang sama. Metode ini berguna ketika hanya satu sisi elemen dapat diakses, tetapi interpretasi hasil perlu dilakukan dengan lebih hati-hati.
Dengan demikian, posisi transducer bukan sekadar persoalan pemasangan alat. Konfigurasi pengujian ikut memengaruhi kualitas data dan cara interpretasinya.
Apakah UPV Bisa Menentukan Kuat Tekan Beton?
Nilai kecepatan gelombang UPV tidak secara otomatis sama dengan kuat tekan beton. Hubungan antara keduanya dipengaruhi jenis agregat, campuran beton, umur, kelembapan, serta kondisi internal material.
Jika diperlukan estimasi kuat tekan, korelasi sebaiknya dikembangkan menggunakan data pengujian lain yang relevan, misalnya Core Test. Prinsip serupa berlaku pada Hammer Test beton, yang juga perlu diinterpretasikan sesuai karakteristik dan tujuan pemeriksaan.
UPV dalam Structural Assessment
Pada bangunan eksisting dengan banyak kolom, balok, atau pelat, melakukan Core Drill pada seluruh elemen tentu tidak efisien. UPV dapat digunakan terlebih dahulu sebagai metode screening pada lebih banyak titik.
Hasil pengukuran kemudian dipetakan untuk menemukan area yang menunjukkan anomali atau ketidakseragaman. Pengujian destruktif dapat diarahkan pada titik representatif atau lokasi yang memang membutuhkan verifikasi.

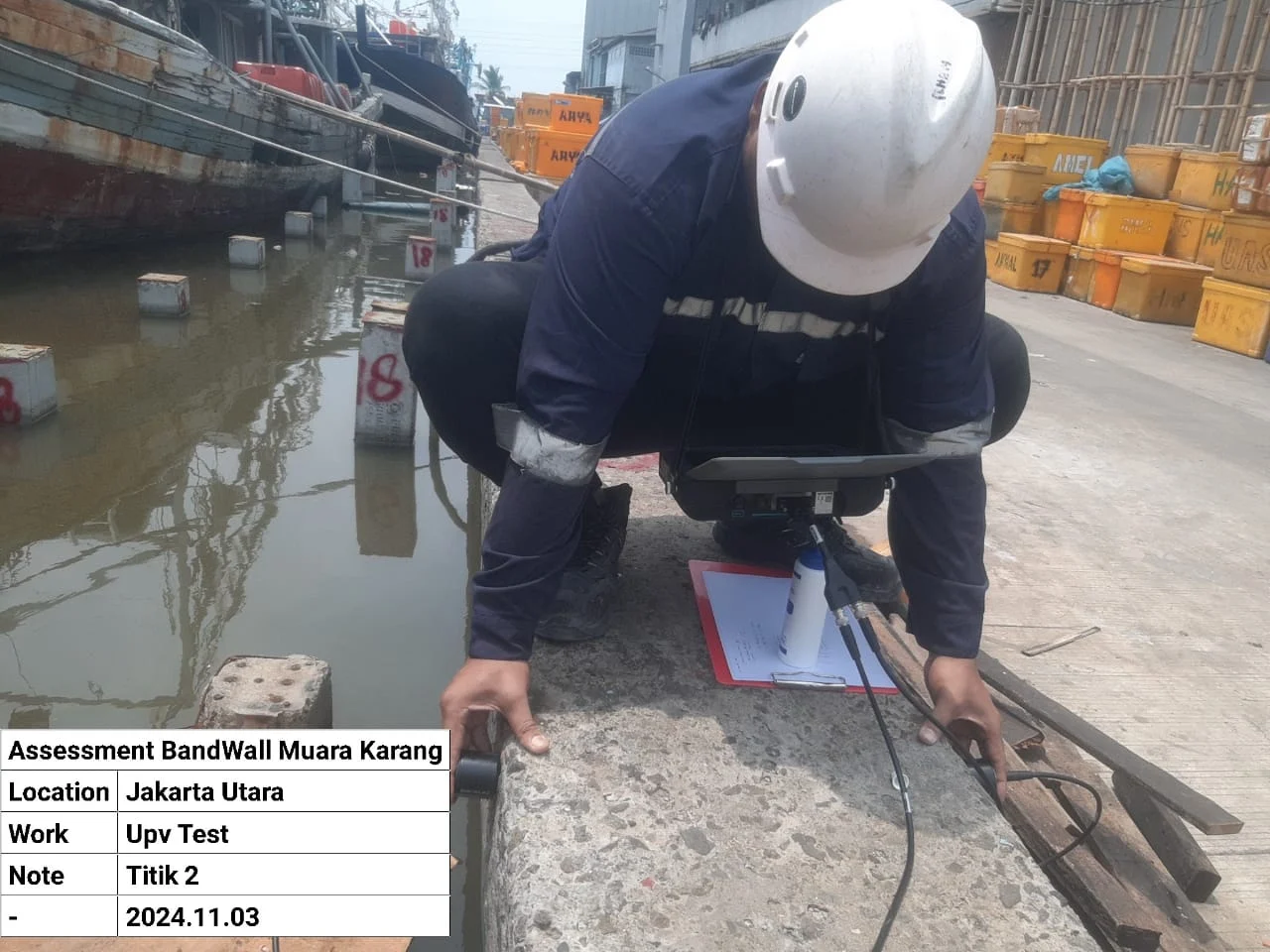

Pendekatan tersebut membuat assessment lebih efisien, minim kerusakan, dan berbasis kondisi aktual. Contoh penerapan UPV pada struktur eksisting dapat dilihat pada proyek audit struktur Bandwall Pelabuhan Muara Angke.
Apa yang Bisa dan Tidak Bisa Dijawab UPV?
| UPV Dapat Membantu | UPV Tidak Dapat Berdiri Sendiri untuk Menentukan |
|---|---|
| Menilai keseragaman karakteristik beton | Apakah struktur pasti aman |
| Mengidentifikasi indikasi anomali internal | Kuat tekan beton secara pasti |
| Menentukan area untuk pemeriksaan lanjutan | Apakah tulangan mengalami korosi |
| Membandingkan karakteristik antarbagian struktur | Kapasitas struktur secara menyeluruh |
Dari Angka Menjadi Diagnosis
Kekuatan UPV bukan terletak pada satu angka hasil pengukuran, melainkan pada kemampuan engineer membaca pola dan menggabungkannya dengan data lain. UPV dapat dikombinasikan dengan visual inspection, Hammer Test, Cover Meter, Carbonation Test, GPR, maupun Core Test.
Kombinasi tersebut dapat memberikan gambaran kondisi beton yang lebih lengkap dan membantu menentukan langkah pemeriksaan berikutnya. Dalam konteks yang lebih luas, metode ini dapat menjadi bagian dari Audit Struktur & Assessment Gedung.
Kesimpulan
UPV Test beton adalah metode NDT yang menggunakan gelombang ultrasonik untuk membantu mengevaluasi keseragaman material dan mengidentifikasi indikasi anomali internal tanpa merusak struktur.
UPV bukan alat yang secara otomatis menentukan beton “bagus” atau “jelek”, dan bukan pula pengukuran langsung kuat tekan. Nilai terbesarnya berada pada pemetaan pola, identifikasi area yang berbeda, serta penentuan lokasi yang memerlukan investigasi lanjutan.
Jika evaluasi struktur membutuhkan gambaran yang lebih menyeluruh, Haza dapat membantu melalui layanan Audit Struktur & Assessment Gedung dengan kombinasi metode pengujian yang disesuaikan dengan kondisi dan kebutuhan teknis bangunan.
