Sistem kelistrikan merupakan salah satu komponen vital dalam operasional sebuah bangunan. Gangguan pada panel listrik sering kali tidak terlihat secara kasat mata, namun dapat menyebabkan penurunan kinerja peralatan, gangguan operasional, hingga risiko kebakaran apabila tidak segera terdeteksi. Baca juga: Audit Kelistrikan Industri

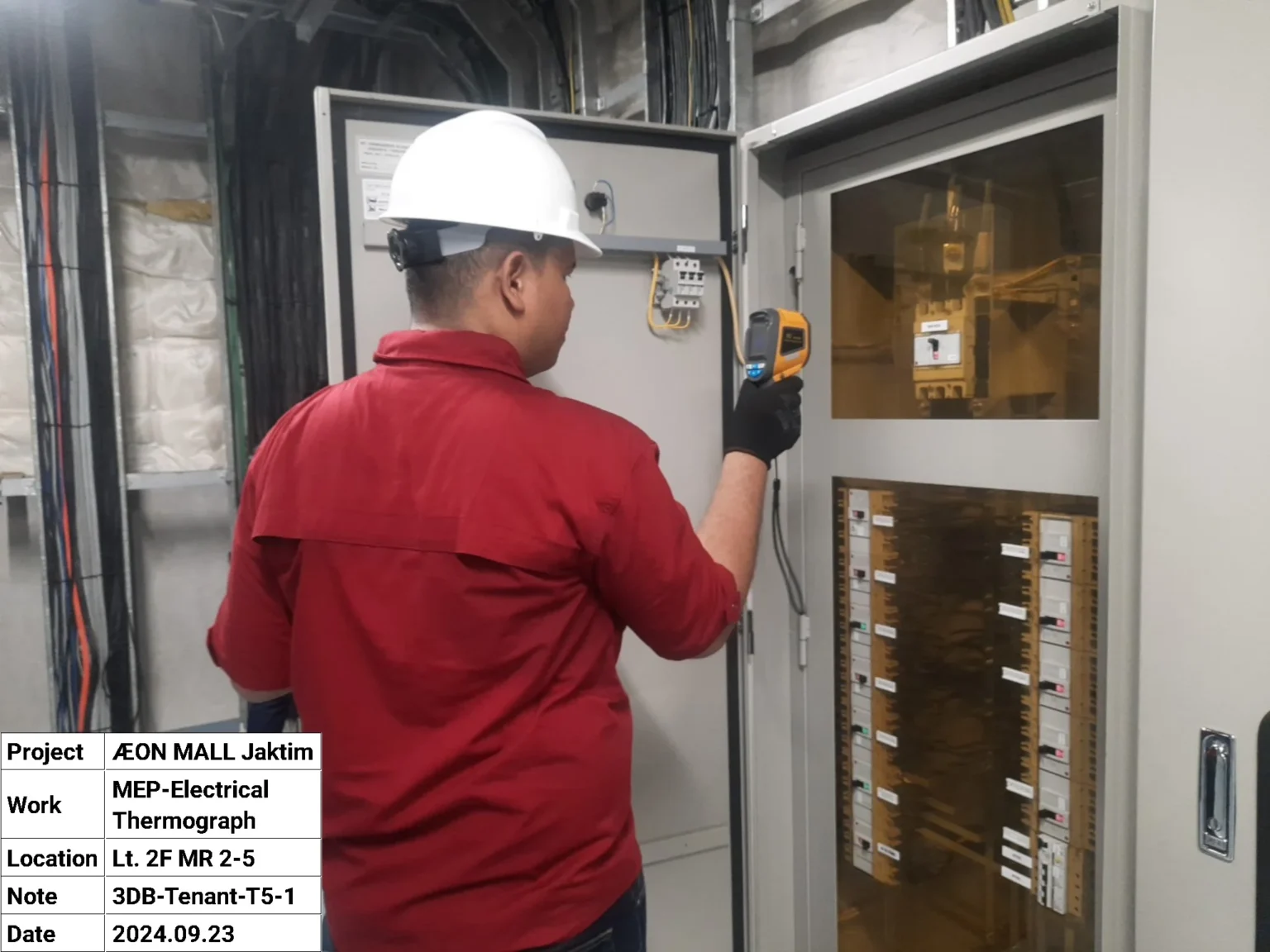

Prosedur Investigasi Mekanikal Elektrikal adalah salah satu metode inspeksi yang efektif untuk mendeteksi potensi masalah tersebut adalah Thermal Imaging atau inspeksi termografi. Teknologi ini menggunakan kamera inframerah untuk memetakan distribusi suhu pada komponen listrik sehingga titik panas (hot spot) dapat diidentifikasi tanpa harus membongkar instalasi maupun menghentikan operasional bangunan.
Apa Itu Thermal Imaging?
Thermal Imaging merupakan metode Non-Destructive Testing (NDT) yang memanfaatkan kamera inframerah untuk mendeteksi radiasi panas yang dipancarkan oleh suatu objek. Hasil pengukuran ditampilkan dalam bentuk citra termal yang memperlihatkan variasi temperatur pada setiap komponen.
Pada panel listrik, perbedaan suhu dapat menjadi indikasi adanya gangguan seperti sambungan yang longgar, beban berlebih (overload), ketidakseimbangan beban antar fasa, korosi pada terminal, maupun kerusakan komponen listrik.
Karena pengujian dilakukan tanpa kontak langsung, metode ini aman, cepat, dan tidak merusak peralatan yang sedang diperiksa.
Mengapa Thermal Imaging Penting?
Komponen listrik yang mengalami kenaikan suhu umumnya menunjukkan adanya peningkatan tahanan listrik (electrical resistance). Jika kondisi ini dibiarkan, panas akan terus meningkat dan berpotensi menyebabkan kerusakan peralatan bahkan memicu kebakaran.
Melalui inspeksi termografi, potensi gangguan dapat diketahui sejak dini sehingga tindakan perbaikan dapat dilakukan sebelum terjadi kegagalan sistem.
Pemeriksaan secara berkala juga membantu meningkatkan keandalan instalasi listrik, mengurangi risiko downtime, serta memperpanjang umur peralatan.
Apa Saja yang Dapat Dideteksi?
Thermal Imaging mampu mengidentifikasi berbagai permasalahan pada sistem kelistrikan, di antaranya:
- sambungan kabel yang longgar;
- terminal mengalami korosi;
- beban listrik yang tidak seimbang;
- komponen mengalami panas berlebih (overheating);
- kerusakan pada circuit breaker, kontaktor, maupun busbar;
- potensi kegagalan peralatan sebelum terjadi kerusakan total.
Informasi tersebut menjadi dasar dalam penyusunan program predictive maintenance, sehingga pemeliharaan dilakukan berdasarkan kondisi aktual peralatan, bukan hanya berdasarkan jadwal.
Kapan Thermal Imaging Perlu Dilakukan?
Inspeksi termografi direkomendasikan pada:
- panel listrik tegangan rendah maupun menengah;
- panel distribusi gedung;
- Main Distribution Panel (MDP);
- Sub Distribution Panel (SDP);
- panel industri dan fasilitas produksi;
- rumah sakit, hotel, pusat perbelanjaan, serta gedung perkantoran.
Pemeriksaan secara berkala, terutama pada bangunan dengan beban listrik tinggi, membantu mengurangi risiko gangguan operasional dan meningkatkan keselamatan instalasi.
Kesimpulan
Thermal Imaging merupakan metode inspeksi Non-Destructive Testing (NDT) yang efektif untuk mendeteksi titik panas tersembunyi pada panel listrik tanpa menghentikan operasional bangunan. Dengan memanfaatkan kamera inframerah, berbagai potensi gangguan seperti sambungan longgar, beban berlebih, hingga kerusakan komponen dapat diidentifikasi sejak dini.
Sebagai bagian dari program inspeksi dan pemeliharaan preventif, penggunaan kamera termografi membantu meningkatkan keandalan sistem kelistrikan, mengurangi risiko kebakaran, serta memperpanjang umur peralatan. Pemeriksaan yang dilakukan secara berkala memberikan dasar yang lebih akurat dalam pengambilan keputusan pemeliharaan sehingga operasional bangunan dapat berlangsung dengan lebih aman dan efisien.
