Audit Kelistrikan Industri: Lingkup Pemeriksaan dan Tindak Lanjut

Audit kelistrikan industri mengevaluasi kondisi instalasi dan pengoperasian sistem listrik pabrik berdasarkan tujuan pemeriksaan yang ditetapkan. Kajian dapat mencakup dokumen instalasi, distribusi beban, kondisi panel, sistem proteksi, termografi, serta kualitas daya sesuai kebutuhan. Keluaran yang berguna adalah temuan dan prioritas tindak lanjut dengan dasar data yang jelas.

Pemicu pemeriksaan dapat berupa gangguan berulang, penambahan mesin, perubahan pola produksi, gejala panas, atau kebutuhan peninjauan pemeliharaan. Audit membantu menelusuri persoalan tersebut. Audit tidak menjamin pabrik bebas gangguan atau mencapai nol kecelakaan, karena hasilnya bergantung pada cakupan, kondisi saat pemeriksaan, dan tindak lanjut pengelola.

Tentukan batas sistem dan pertanyaan audit

Sebutkan bagian instalasi yang akan ditinjau, sumber suplai, panel yang tercakup, serta kelompok beban produksi. Catat kapan gangguan terjadi dan peralatan apa yang beroperasi saat itu. Informasi tentang shift, perubahan proses, atau penambahan mesin membantu menentukan apakah pengukuran perlu dilakukan pada beberapa kondisi operasi.

Pisahkan penilaian kelistrikan dari pengukuran konsumsi energi maupun pemeriksaan struktur. Tujuannya dapat saling mendukung, tetapi data yang diperlukan berbeda. Pemeriksaan beban listrik tidak sama dengan analisis beban mekanis pada lantai atau fondasi mesin. Jika pemasangan mesin mengubah beban pada bangunan, kebutuhan audit struktur perlu ditinjau tersendiri.

Dokumen awal dan riwayat gangguan

Siapkan single-line diagram, daftar panel dan peralatan, data kapasitas yang tersedia, catatan gangguan, serta laporan pemeriksaan sebelumnya. Riwayat perubahan instalasi penting untuk mencocokkan gambar dengan kondisi aktual. Informasi yang belum tersedia dicatat agar asumsi dalam evaluasi dapat dibedakan dari data yang sudah diverifikasi.

Pengelola juga perlu menjelaskan akses, pendamping lapangan, batas operasi, dan pekerjaan yang membutuhkan penghentian suplai. Pemeriksaan pada instalasi listrik dilaksanakan oleh personel yang kompeten dengan pengendalian bahaya sesuai pekerjaan. Pengambilan data tidak boleh dipaksakan ketika kondisi akses atau keselamatan belum memungkinkan.

Pemeriksaan beban, panel, dan proteksi

Data beban dibaca bersama rating peralatan, konfigurasi distribusi, pola pemakaian, dan kondisi pengukuran. Pembacaan sesaat belum tentu menggambarkan beban tertinggi selama satu siklus produksi. Bila pertanyaan audit berkaitan dengan gangguan pada waktu tertentu, periode pencatatan perlu mencakup kondisi tersebut.

Pemeriksaan panel serta proteksi mengikuti lingkup dan metode yang disepakati. Temuan visual, hasil pengukuran, dan kebutuhan pengujian lanjutan harus dibedakan. Penggantian peralatan atau perubahan setelan proteksi memerlukan evaluasi tersendiri; tindakan tersebut tidak ditentukan hanya dari foto atau satu pembacaan arus.

Termografi membantu menemukan pola panas

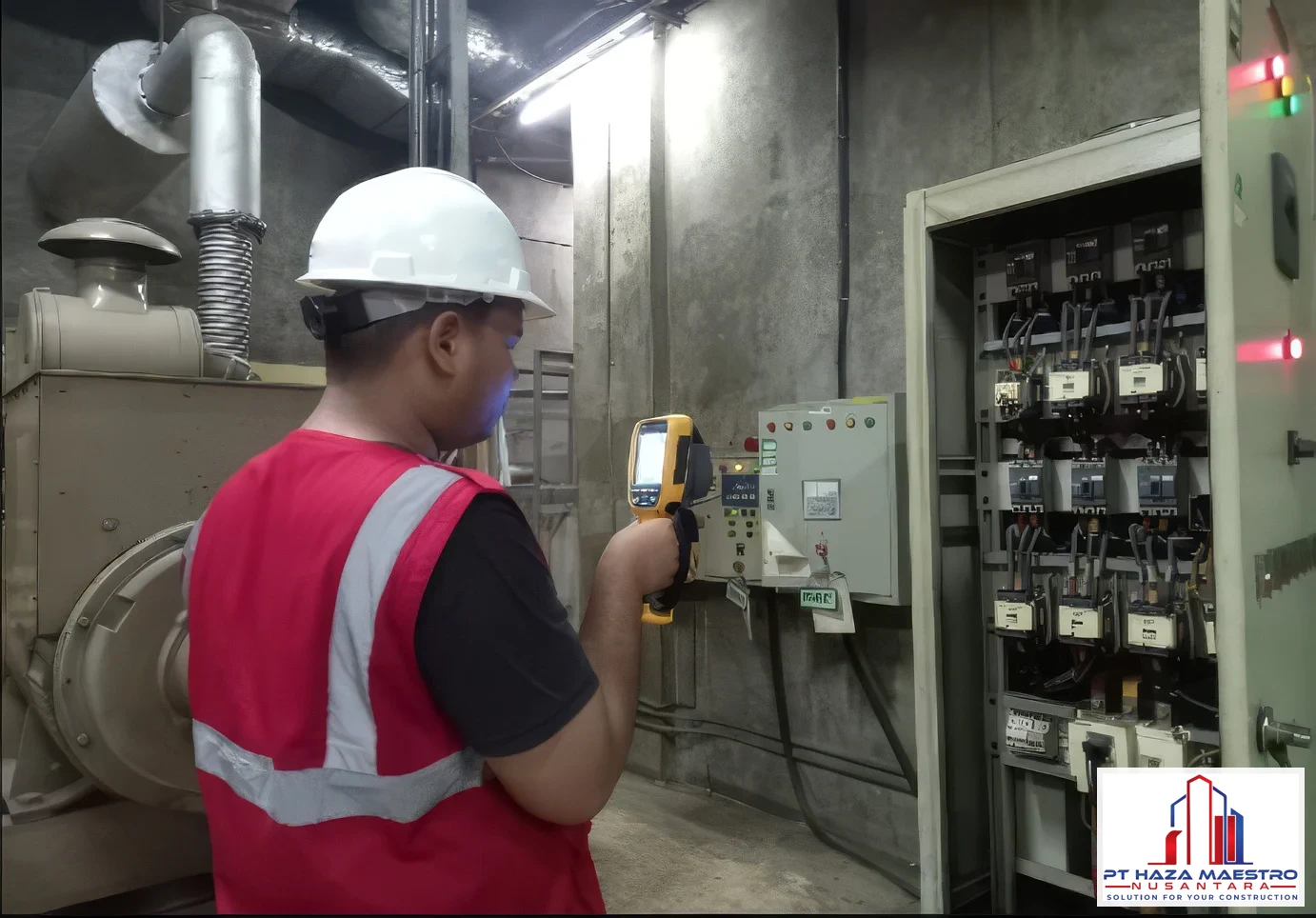

Thermal imaging membantu membandingkan pola suhu pada peralatan atau sambungan dalam kondisi pengoperasian yang diketahui. Catat beban, objek, waktu, serta kondisi pembacaan agar hasil dapat ditelusuri. Panduan Fluke menjelaskan pengaruh beban dan emisivitas, sekaligus mengingatkan bahwa tidak semua titik panas disebabkan sambungan longgar.

Temuan termal menjadi dasar penelusuran, bukan diagnosis tunggal. Setelah tindakan koreksi, kebutuhan pemeriksaan ulang ditentukan untuk menilai apakah gejala yang sama masih muncul pada kondisi yang sebanding. Pembahasan thermal imaging MEP menjelaskan peran pemeriksaan termal dalam investigasi sistem bangunan.

Kualitas daya perlu dikaitkan dengan gejala

Apabila gangguan diduga berkaitan dengan kondisi suplai, lingkup dapat mencakup pencatatan parameter kualitas daya yang relevan. Waktu kejadian, status mesin, dan konfigurasi operasi perlu dihubungkan dengan rekaman pengukuran. Hubungan waktu membantu investigasi, tetapi belum membuktikan penyebab tanpa evaluasi pendukung.

Rekomendasi seperti perubahan distribusi beban atau pemasangan peralatan koreksi memerlukan dasar teknis. Faktor daya, harmonik, dan karakteristik beban tidak diselesaikan dengan satu tindakan yang sama pada setiap pabrik. Ukuran perangkat dan pengaruhnya pada sistem harus ditelaah sebelum usulan diterapkan.

Laporan, kewenangan, dan prioritas tindak lanjut

Laporan perlu memuat objek serta tujuan, dokumen, titik dan kondisi pemeriksaan, hasil, keterbatasan, serta rekomendasi. Setiap tindak lanjut sebaiknya mempunyai penanggung jawab, tingkat prioritas, dan cara verifikasi penyelesaiannya. Jadwal pemeliharaan mengikuti kondisi peralatan dan acuan yang sesuai, bukan interval umum yang dipaksakan pada seluruh terminal.

Untuk pemeriksaan dan pengujian K3 listrik, perhatikan Permenaker Nomor 12 Tahun 2015 beserta perubahan pada Permenaker Nomor 33 Tahun 2015. Ketentuan tersebut membahas lingkup serta pihak berwenang. Laporan audit konsultatif tidak boleh dianggap otomatis menggantikan seluruh pemeriksaan yang dipersyaratkan untuk objek tertentu.

Siapkan lokasi pabrik, sistem yang ingin dievaluasi, gejala, gambar yang tersedia, dan batas operasi untuk membahas layanan MEP Haza. Untuk konteks bangunan komersial, panduan audit sistem elektrikal membahas kebutuhan pengelola gedung. Lingkup pabrik tetap disusun mengikuti sistem produksi serta pertanyaan teknisnya.
